Profilo del prodotto

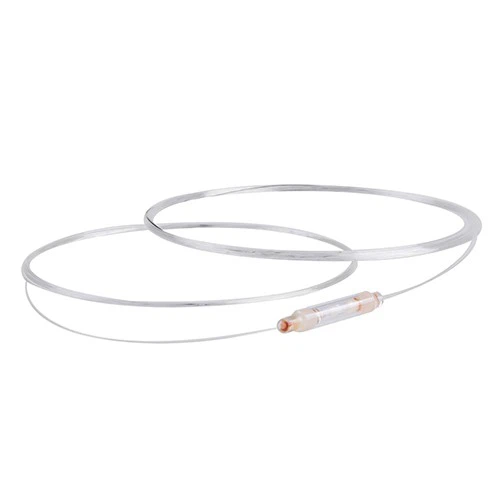

L'ibrido IWDM da 980/1550 nm è un componente ottico IWDM (wavelength division multiplexing) integrato progettato per l'uso nei sistemi di comunicazione in fibra ottica. Questo dispositivo ibrido combina la funzione del WDM 980/1550 nm e dell'isolatore in fibra ottica in un unico pacchetto compatto. Viene comunemente utilizzato per applicazioni di trasmissione a lungo raggio, come laser a pompa e amplificatori ottici, dove sono necessarie amplificazione e trasmissione del segnale simultanee.
I dispositivi ibridi IWDM piccoli o ultra-mini di OPTICO sono disponibili in una varietà di fattori di forma e hanno grande stabilità ottica e affidabilità.
Caratteristiche del prodotto
- Confezione miniaturizzata
Con un design integrato e dimensioni compatte che consentono di risparmiare sui costi complessivi del sistema, 980 1550nm IWDM Hybrid offre un'ottima soluzione di prodotto da utilizzare in EDFA.
- Bassa perdita di inserzione
L'IL riflesso di {{0}}nm IWDM Hybrid può essere controllato su un valore inferiore a 0,15 dB e il parametro IL trasmesso su 0,30 dB.
- Deviazione della lunghezza d'onda centrale ultrabassa
La deviazione centrale della lunghezza d'onda dell'ibrido IWDM a 980 1550nm è estremamente bassa, garantendo un multiplexing a divisione di lunghezza d'onda accurato e affidabile.
- Eccellente stabilità e affidabilità
L'Ibrido IWDM appiattisce il guadagno sulla banda della lunghezza d'onda riducendo l'interferenza del laser. Inoltre, supera gli esperimenti PCT di 168-ora.
Specifiche
|
Parametri
|
Valore
|
Osservazioni |
| Passa la lunghezza d'onda (nm) | 1528-1565 | / |
|
Perdita di inserzione per Pass Channel (dB)
|
Inferiore o uguale a 0.9 |
0~70 gradi: valore di prova effettivo
Inferiore o uguale a 0,85 dB
|
|
Lunghezza d'onda della pompa (nm)
|
965~995 | |
|
Perdita di inserzione per il canale della pompa (dB)
|
Inferiore o uguale a 0.6 |
0~70 gradi: valore di prova effettivo
Inferiore o uguale a 0,4 dB
|
|
Isolamento (dB)
|
Maggiore o uguale a 21 | 0~70 gradi:1528-1565nm |
|
Passa l'isolamento della lunghezza d'onda del canale @Pump
lunghezza d'onda (Db)
|
Maggiore o uguale a 15 | |
|
PDL (dB)
|
Inferiore o uguale a 0.1 | |
|
Direttività (dB)
|
Maggiore o uguale a 55 | |
|
RL (dB)
|
Maggiore o uguale a 50 | |
|
Gestione della potenza (mW)
|
500 | |
|
Tipo di fibra
|
Porta pompa e comunicazione: Corning HI1060, porta passante: Corning SMF-28E | |
|
Dimensione (millimetro)
|
Φ5.5*38/Φ3.0*30/Φ3.0*22/Φ2.5*22 | |
|
Temperatura (gradi)
|
-40~+85 | |
Disegno della struttura dei prodotti
La fiducia nel nostro marchio deriva da un forte team di produzione
Applicazioni
Consegna (7-15 giorni)
OPTICO offre una gamma di opzioni di consegna affidabili, tra cui trasporto aereo, marittimo, terrestre e spedizione espressa tramite fornitori affidabili come FedEx, DHL e UPS. Che tu abbia bisogno di velocità, convenienza o flessibilità, OPTICO ti copre. Affidati a OPTICO per portare i tuoi prodotti dove devono arrivare, in modo sicuro e puntuale.
