Uno splitter PLC è un dispositivo ottico passivo in grado di suddividere un segnale ottico di ingresso in più segnali ottici di uscita ed è ampiamente utilizzato nelle reti in fibra ottica passiva. Secondo diversi principi di funzionamento, gli splitter PLC sono suddivisi in splitter ottici PLC (splitter ottici a guida d'onda planare) e accoppiatori FBT (splitter ottici conici fusi). Questo articolo mirerà a darti un'idea più chiara delle differenze dettagliate tra loro.
Prima di tutto, prima di capire la differenza tra splitter PLC e accoppiatore FBT, capiamo brevemente questi due splitter ottici.
Lo splitter PLC è fabbricato con la tecnologia dei semiconduttori e può fornire una buona soluzione per applicazioni di configurazione split più grandi. Gli splitter PLC sono fabbricati mediante fotolitografia su un substrato di vetro al quarzo con guide d'onda che possono indirizzare una percentuale specifica (equivalente) di luce. Di solito, il rapporto di divisione ottica dello splitter PLC è 1x2~1x128/2x128~2x128/1x3/1x5/1x6/1x9/1x12, ecc., con Splitter PLC a fibra nuda (250um), Splitter PLC Mini Type (900um), Tipo ABS Splitter PLC, splitter PLC con kit fan-out, splitter PLC tipo LGX, splitter PLC pannello 1U, splitter PLC tipo ODF e altri pacchetti.
L'accoppiatore FBT adotta la tradizionale tecnologia di fabbricazione del dispositivo passivo, che raggruppa insieme due o più fibre e realizza la fusione e la trafilatura attraverso una macchina per l'estrazione del cono. Poiché la fibra ottica giuntata è relativamente fragile, un tubo di vetro fatto di resina epossidica e silice è solitamente ricoperto all'esterno della fibra ottica giuntata. Allo stesso tempo, uno strato di tubo di acciaio inossidabile viene ricoperto all'esterno del tubo di vetro e infine sigillato con silicone. Con lo sviluppo maturo della tecnologia, il rapporto costo-efficacia dell'accoppiatore FBT sta diventando sempre più alto.
La lunghezza d'onda di lavoro dello splitter PLC è 1260nm ~ 1650nm e la lunghezza d'onda può essere regolata per supportare più ambienti applicativi; mentre l'accoppiatore splitter ottico FBT supporta solo tre lunghezze d'onda di 850nm/1310nm/1550nm e non può funzionare ad altre lunghezze d'onda.
Il rapporto di divisione si riferisce al rapporto tra il segnale ottico di ingresso e il segnale ottico di uscita dello splitter ottico. Il rapporto di divisione dello splitter ottico PLC è pari a 1:64, mentre il rapporto di divisione dello splitter ottico FBT è 1:32. Relativamente parlando, lo splitter ottico PLC può fornire una maggiore affidabilità. Ma il rapporto di divisione ottica dello splitter ottico FBT è variabile e supporta la personalizzazione, come 1:3/1:5/1x6/1:9/1:12, mentre lo splitter ottico PLC può scegliere solo il prodotto standard 1xn /2xN.
The PLC optical splitter can achieve equal-ratio uniform splitting, while the FBT optical splitter is made up of multiple 1x2 connections. It lacks signal management and cannot achieve uniform splitting. Moreover, the larger the splitting ratio, the worse the uniformity, which affects the transmission distance.

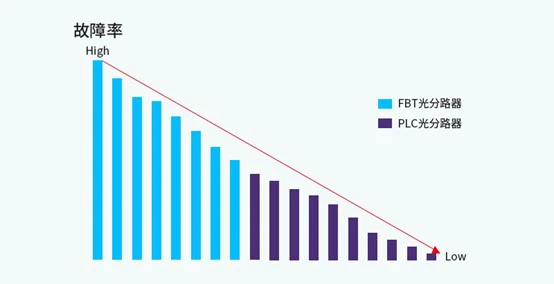

Allo stato attuale, il processo di disegno del cono maturo può tirare solo meno di 1x4 alla volta. Pertanto, quando il rapporto di divisione è maggiore di 1:8, l'accoppiatore FBT necessita di più di 7 1x2 pacchetti di connessione, il che è soggetto a errori e guasti. Vale a dire, maggiore è il rapporto di divisione dell'accoppiatore FBT, maggiore è il tasso di guasto. Il tasso di guasto dello splitter ottico PLC è molto inferiore a quello dell'accoppiatore FBT, come mostrato nella figura seguente.
La temperatura è un fattore chiave che influisce sulla perdita di inserzione dei dispositivi ottici, pertanto la stabilità della temperatura gioca un ruolo cruciale nelle prestazioni del dispositivo. Lo splitter PLC può funzionare stabilmente a -40~85 gradi, mentre l'intervallo di temperatura di lavoro dell'accoppiatore FBT è -5~75 gradi. Relativamente parlando, lo splitter PLC ha una gamma di temperature di lavoro più ampia. Mantiene anche buone prestazioni nell'ambiente.
Lo splitter ottico PLC ha un processo di produzione complesso e un costo del chip elevato; mentre l'accoppiatore FBT è realizzato in acciaio, tubi termorestringenti e altri materiali. A causa del basso costo del materiale e della semplice tecnologia di produzione del dispositivo, relativamente parlando, l'accoppiatore FBT è più economico.
In breve, lo splitter PLC e l'accoppiatore FBT presentano i propri vantaggi e svantaggi, come descritto di seguito:
| Articolo | Separatore PLC | Accoppiatore FBT |
| Vantaggio |
|
|
| Svantaggio |
|
|
In generale, lo splitter PLC e l'accoppiatore FBT presentano molte differenze nel processo di produzione, nella lunghezza d'onda operativa, nella temperatura, ecc., ad eccezione dell'aspetto e delle dimensioni simili. Dall'avvento dello splitter PLC, si può vedere che la tecnologia di produzione dello splitter ottico ha fatto grandi progressi negli ultimi anni. Rispetto al tradizionale accoppiatore FBT, lo splitter PLC è una sorgente passiva con prestazioni superiori. Componenti ottici, se la tua rete ha prestazioni elevate, ti consigliamo di scegliere lo splitter PLC invece dell'accoppiatore splitter ottico FBT.
