La soluzione O-band Passive DWDM 100G offre flussi di dati fino a 16x 100G entro 20/30 km senza amplificazione del segnale!
La gamma di lunghezze d'onda ottiche in banda O è utilizzata in molte soluzioni diverse nei sistemi di telecomunicazione odierni. Uno di questi è il sistema xWDM, con EDGE Optics che offre un ricetrasmettitore ottico collegabile xWDM a lunghezza d'onda singola 100G QSFP28 e MUX/DeMUX in banda O passiva dispositivo di filtro. Il ricetrasmettitore funziona nella griglia LAN-WDM a 16 lunghezze d'onda nella banda O da 1295 nm a 1312 nm a intervalli di canale di 200 GHz. Questi moduli richiedono fibra G.652 monomodale per il normale funzionamento.
Collega un collegamento a canale singolo direttamente da un QSFP28 a un altro QSFP28 - senza filtro MUX, distanza massima del collegamento fino a 30 km. Tuttavia, se viene utilizzato un sistema di filtro 8ChMUX/DeMUX, la distanza massima del collegamento si riduce a 25 km a causa di perdite di inserzione del filtro.E dotato di filtri 16ChMUX/DeMUX -- 20km.
Il ricetrasmettitore passivo DWDM100GQSFP28O in banda xWDM è progettato con un'interfaccia elettrica host CAU-4 contenente 4 linee NRZ. Questo approccio garantisce la compatibilità con la maggior parte dei produttori di switch. Quattro linee elettriche NRZ sono collegate a una linea di segnale ottico PAM4 con un FEC integrato con l'ausilio di un riduttore nel modulo. Il circuito ottico è la sorgente primaria del segnale modulato, pilotata da un laser su uno specifico canale di lunghezza d'onda.
La soluzione di filtro MUX/DeMUX passivo in banda O consente la trasmissione di dati fino a 1,6 Tbps su una distanza di 20 km. Ciò si ottiene con la Soluzione 1, che include 16-filtri MUX/DeMUX di canale e ricetrasmettitori 100G per tutti i canali.
Soluzione 1 -- Connessione passiva DWDM 100G a doppia fibra O-band, con 16 100ricetrasmettitori di segmento O g-QSFP28 e due filtri passivi a doppio canale DWDM 16-fibra O-band:

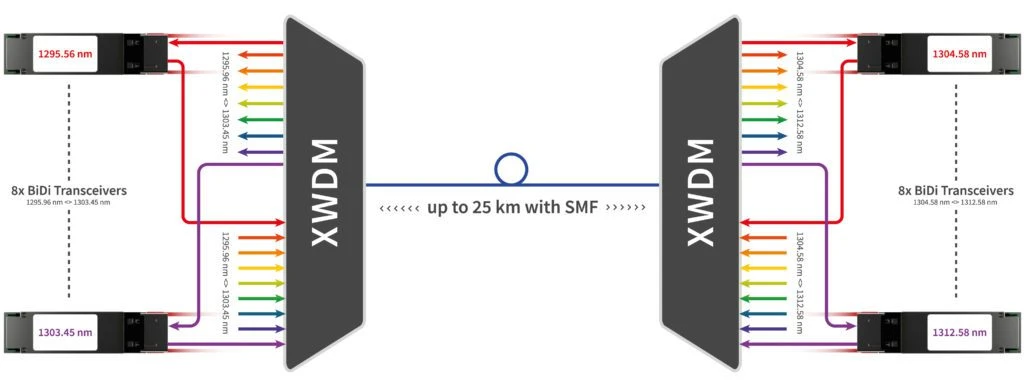

Soluzione 2 -- Connessione passiva DWDM 100G in banda O a fibra singola con ricetrasmettitori in banda O 16 100g-QSFP28 e due filtri passivi DWDM 8-a canale in banda O a fibra singola:
