Shenzhen Optico Communication Co., Ltd. è uno dei produttori e fornitori più credibili di fibra con mantenimento della polarizzazione pm1550 in Cina. Non esitate a vendere all'ingrosso prodotti personalizzati di alta qualità a prezzi competitivi dalla nostra fabbrica. Se avete domande sul campione gratuito, non esitate a contattarci via email.

Profilo del prodotto

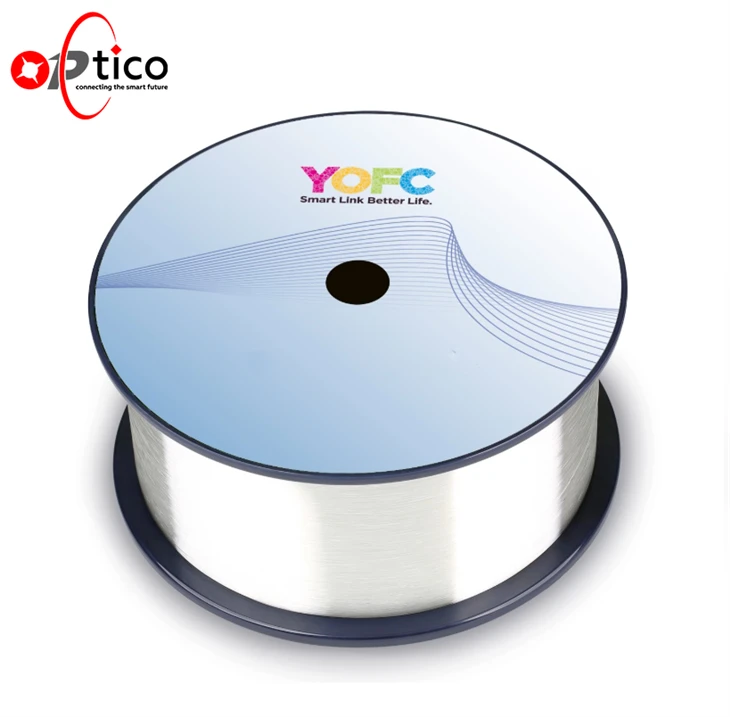

Fibra di mantenimento della polarizzazione YOFC PM1550è sviluppato per sistemi ottici di precisione che operano nella finestra di 1550 nm. La sua birifrangenza controllata e la bassa perdita ottica aiutano a preservare lo stato di polarizzazione su percorsi di trasmissione impegnativi, rendendolo adatto per bobine di fibra, interferometri, dispositivi coerenti, pigtail laser e moduli di rilevamento.

Prodotta con la tecnologia PCVD, la fibra offre una geometria strettamente controllata e un profilo dell'indice di rifrazione-uniforme lungo la sua lunghezza. Il rivestimento in acrilato a polimerizzazione UV- a doppio strato migliora la durabilità e la resistenza ambientale, con un funzionamento affidabile a temperature da −45 gradi a +85 gradi.

OPTICO fornisce fibra YOFC PM1550 per lo sviluppo di prototipi, la produzione in serie e progetti a lungo-termine. Sono disponibili lunghezze di bobina personalizzate, coordinamento tecnico e prezzi basati sul progetto- in base ai requisiti di applicazione e quantità.

Fibra PM1550 per il controllo della polarizzazione a percorso lungo-

Progettata per la finestra ottica da 1550 nm, questa fibra PM di tipo Panda- supporta il controllo della polarizzazione in bobine di fibra, interferometri, componenti coerenti e gruppi di rilevamento di precisione.

Sono disponibili modelli di rivestimento-standard e ridotti per il routing convenzionale, dispositivi fotonici compatti, pigtailing di guide d'onda e altre integrazioni-sensibili allo spazio.

Caratteristiche e applicazioni del prodotto

Tipo di fibra	Caratteristiche del prodotto	Applicazioni
PM1550 Tipo corrispondente- Fibra che mantiene la polarizzazione	Corrispondenza del campo in modalità ottimizzata-a 1550 nm Tolleranze geometriche strette per un accoppiamento ottico preciso Allineamento affidabile dell'asse di polarizzazione- Eccellenti prestazioni di giunzione e lucidatura Disponibili nei diametri di rivestimento standard e ridotti Adatto per l'integrazione di componenti fotonici compatti	Pigtail della guida d'onda in niobato di litio Polarizzazione-mantenimento di accoppiatori e isolatori Collimatori ottici Componenti fotonici integrati Moduli ottici coerenti Pigtail laser-a larghezza di linea stretta
PM1550 Fibra per NEBBIE e rilevamento di precisione	Battuta breve ed elevata birifrangenza Bassa attenuazione per lunghi percorsi ottici e bobine di fibra Prestazioni di polarizzazione stabili sotto flessione Diafonia costante lungo tutta la lunghezza della fibra Funzionamento affidabile in un ampio intervallo di temperature Progettato per sistemi interferometrici ad alta-precisione	Bobine per giroscopio a fibra ottica Sensori in fibra interferometrica Sensori di corrente a fibra ottica Sistemi di rilevamento sensibili alla polarizzazione- Sistemi di misurazione ottica di precisione Sistemi di rilevamento e navigazione coerenti

Polarization-Axis Orientation of Panda PM Fibers

Orientamento dell'asse di polarizzazione-nei gruppi di fibre PM

Il diagramma illustra gli orientamenti comuni degli assi di polarizzazione orizzontale e verticale-delle fibre PM di tipo Panda-durante l'assemblaggio dei componenti.

Fibra di mantenimento della polarizzazione YOFC PM1550presenta birifrangenza stabile e geometria coerente, supportando l'allineamento ripetibile degli assi in pigtail di fibra, accoppiatori, moduli sensore e altri gruppi sensibili alla polarizzazione-.

L'orientamento dell'asse viene definito durante la giunzione a valle, la connettorizzazione o l'integrazione dei componenti in base ai requisiti dell'applicazione.

Giroscopi a fibra ottica Sensori interferometrici Componenti in fibra PM

Specifiche del prodotto

Fibra che mantiene la polarizzazione del-tipo corrispondente
Parametro	PM 1550 125-18/250_Y	PM 1550 80-18/165_Y
Modello in fibra	PM1017-E	PM1017-F
Lunghezza d'onda operativa (nm)	1550	1550
Lunghezza d'onda di taglio (nm)	1290–1520	1290–1520
Diametro del campo modalità (μm)	6.5 ± 1.0	6.5 ± 1.0
Attenuazione (dB/km)	Inferiore o uguale a 0,6	Inferiore o uguale a 1,0
Lunghezza battuta (mm)	2.5–4.5	2.5–4.5
Diafonia tipica a 4 m (dB)	Inferiore o uguale a −30	Inferiore o uguale a −30
Diafonia tipica a 100 m (dB)	Inferiore o uguale a −30	Inferiore o uguale a −30
Diametro del rivestimento (μm)	125.0 ± 1.0	80.0 ± 1.0
Diametro del rivestimento (μm)	245.0 ± 7.0	170.0 ± 7.0
Non-circolarità del rivestimento (%)	Inferiore o uguale a 1,0	Inferiore o uguale a 1,0
Errore di concentricità tra nucleo-e-rivestimento (μm)	Inferiore o uguale a 1,0	Inferiore o uguale a 1,0
Struttura del rivestimento	Doppio-strato UV-polimerizzato Rivestimento in acrilato	Doppio-strato UV-polimerizzato Rivestimento in acrilato
Intervallo di temperatura operativa (gradi)	Da −45 gradi a +85 gradi	Da −45 gradi a +85 gradi
Livello del test funzionale (kpsi)	100	100

Fibra di mantenimento della polarizzazione per giroscopi e sensori a fibra ottica
Parametro	PM 1550 125-18/250	PM 1550 80-18/165	PMF 1550 80-18/135
Modello in fibra	PM1017-A	PM1017-B	PM1017-G
Lunghezza d'onda operativa (nm)	1550	1550	1550
Lunghezza d'onda di taglio (nm)	1290–1520	1290–1520	1290–1520
Diametro del campo modalità (μm)	6.5 ± 1.0	6.5 ± 1.0	6.5 ± 0.5
Attenuazione (dB/km)	Inferiore o uguale a 0,5	Inferiore o uguale a 0,8	Inferiore o uguale a 0,8
Lunghezza battuta (mm)	Inferiore o uguale a 3,5	Inferiore o uguale a 3,5	Inferiore o uguale a 3,0
Diafonia tipica a 1000 m (dB)	Inferiore o uguale a −30	Inferiore o uguale a −30	Minore o uguale a −25
Diametro del rivestimento (μm)	125.0 ± 1.0	80.0 ± 1.0	80.0 ± 1.0
Diametro del rivestimento (μm)	245.0 ± 7.0	170.0 ± 7.0	135 ± 5
Non-circolarità del rivestimento (%)	Inferiore o uguale a 1,0	Inferiore o uguale a 1,0	Inferiore o uguale a 1,0
Errore di concentricità tra nucleo-e-rivestimento (μm)	Inferiore o uguale a 1,0	Inferiore o uguale a 1,0	Inferiore o uguale a 0,5
Struttura del rivestimento	Doppio-strato UV-polimerizzato Rivestimento in acrilato	Doppio-strato UV-polimerizzato Rivestimento in acrilato	Doppio-strato UV-polimerizzato Rivestimento in acrilato
Intervallo di temperatura operativa (gradi)	Da −45 gradi a +85 gradi	Da −45 gradi a +85 gradi	Da −45 gradi a +85 gradi
Livello del test funzionale (kpsi)	100	100	100

Perché scegliere la fibra PM1550?

01

Ottimizzato per la finestra ottica da 1550 nm

Progettato per una trasmissione di polarizzazione stabile e prestazioni ottiche costanti intorno a 1550 nm.

02

Adatto per sistemi interferometrici a percorso lungo-

La bassa attenuazione e la birifrangenza stabile supportano bobine di fibra, giroscopi e sistemi di rilevamento di precisione.

03

Supporta componenti ottici coerenti

Adatto per moduli coerenti, pigtail di guide d'onda, accoppiatori e altri componenti sensibili alla polarizzazione-.

04

Disegni di rivestimento-standard e ridotti

Disponibili in molteplici dimensioni di rivestimento e rivestimento per dispositivi compatti e assemblaggi specializzati.

Certificati

CE

RCP

ISO

RoHS

consegna (7-15 giorni)

various delivery services

OPTICO offre una gamma di opzioni di consegna affidabili, tra cui trasporto aereo, marittimo, terrestre e spedizione espressa tramite fornitori affidabili come FedEx, DHL e UPS. Che tu abbia bisogno di velocità,-economicità o flessibilità, OPTICO ti copre. Affidati a OPTICO per portare i tuoi prodotti dove devono arrivare, in modo sicuro e puntuale.
