4 CmineraleG657A per esternoFiberOpticFTTHDropCin grado

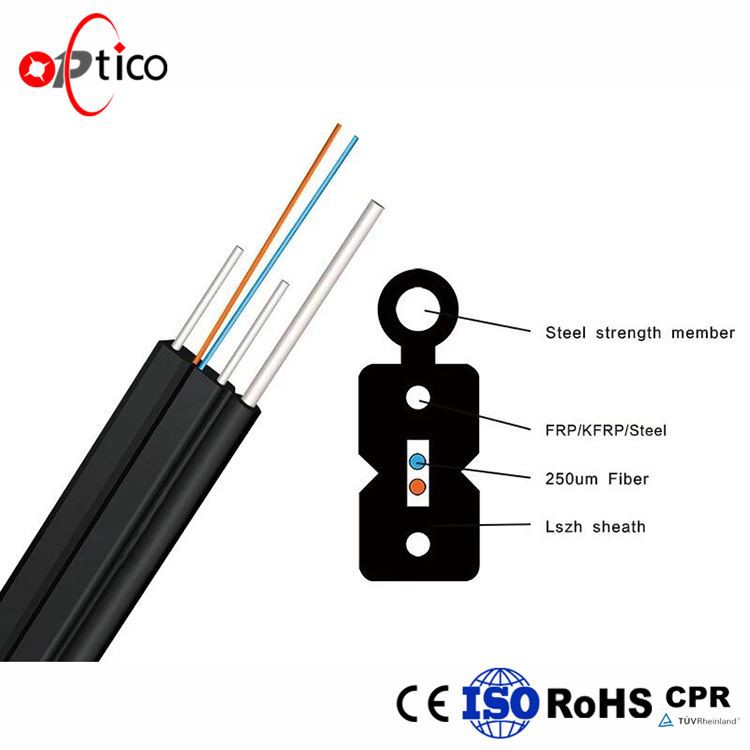

La maggior parte dei cavi di derivazione in fibra ottica sono strutture a nucleo singolo e doppio e possono anche essere realizzati in una struttura a quattro fili e oltre. La sezione trasversale è una struttura a forma di otto. Il rinforzo si trova al centro dei due cerchi. Può essere utilizzata la struttura metallica o non metallica. . La fibra ottica G.657 a raggio di curvatura piccolo è utilizzata per la fibra ottica nel cavo inguainato, che può essere posato con un raggio di curvatura di 20 mm, che è adatto per entrare in casa nel percorso della tubazione o del bum line.
Luogo di origine: Shenzhen, Cina
Marchio: OPTICO
Numero modello: OP-FTTH-CABLE-4F
Nome del prodotto: cavo di derivazione FTTH per esterni
Nucleo in fibra: 4 core
Guaina cavo: LSZH
Tipo di fibra: G652D, G657A1 o G657A2
Certificazione: ISO9001: 2015
Lunghezza dell'imballaggio: 2 km per tamburo
Applicazione: progetto FTTH, cablaggio interno
Colore nero
Nome: cavo di derivazione FTTH
Capacità di fornitura: 1000 chilometri / chilometri a settimana
Materiale di imballaggio: rotolo di legno
Lunghezza dell'imballaggio: 2 km / rotolo.
Porto: shenzhen
Caratteristiche
Buone caratteristiche meccaniche ed ambientali
Le caratteristiche anti-UV soddisfano i requisiti degli standard pertinenti
Le caratteristiche meccaniche soddisfano i requisiti delle norme pertinenti
Morbido, flessibile, facile da posare e giuntare e con grande capacità di trasmissione dati
Fibra ottica speciale resistente alla flessione, che fornisce una maggiore larghezza di banda e migliora le prestazioni di trasmissione della rete;
Due rinforzi paralleli in FRP o metallo conferiscono al cavo ottico una buona resistenza alla pressione e proteggono la fibra ottica;
Il cavo ottico ha struttura semplice, leggerezza e forte praticabilità;
Design unico della scanalatura, facile da staccare, facile da collegare, semplifica l'installazione e la manutenzione;
Guaina in polietilene ignifugo a bassa emissione di fumi priva di alogeni o guaina in PVC ignifugo, protezione ambientale.
Può essere abbinato a una varietà di connettori in loco e può essere completato in loco.
Per la sua morbidezza e leggerezza, il cavo rivestito trova largo impiego nella rete di accesso; il nome scientifico del cavo rivestito è che la rete di accesso utilizza una farfalla per introdurre il cavo ottico; perché la sua forma è quella di una farfalla; Figura 8 cavo in fibra ottica.
Applicazioni
Utilizzato per il cablaggio interno, gli utenti finali utilizzano direttamente i cavi;
Utilizzato per la costruzione di cavi in fibra ottica;
Per il cablaggio interno di utenti in FTTH.
Specifiche
Dettagli di costruzione del cavo
Numero di fibre | 1 ~ 24core | |
membro di forza | Materiale | Filo di acciaio zincato / FRP / KFRP |
diametro | 2 * (0,5 ~ 0,8) mm | |
Cavo Messenger autoportante | Materiale | Filo di acciaio zincato |
diametro | 1,0 mm | |
Guaina esterna | Materiale | LSZH |
diametro | 1,8 ± 0,2 mm | |
Dimensioni del cavo (altezza * larghezza) | 2,0 (± 0,1) mm × 5,2 (± 0,2) mm | |
Spessore della guaina del cavo | Max. 0,8 mm / min. 0,4 mm | |
Spessore guaina messenger | 0,5 ~ 0,7 mm | |
Peso del cavo | 1 ~ 2core | 18,2 kg |
4 ~ 6 punti | 18,5 kg | |
8 ~ 24core | 54.0KG |
Caratteristica meccanica del cavoics
Elementi | Descrizione | |
Intervallo di temperatura di installazione (℃) | 40 | |
Temperatura di esercizio e trasporto (℃) | 30 | |
Raggio di curvatura minimo (mm) | Lungo termine | 15D |
Piegatura minima | Breve termine | 30D |
Raggio (mm) | ||
Minimo consentito | Lungo termine | 300 |
Resistenza alla trazione (N) | ||
Minimo consentito | Breve termine | 600 |
Resistenza alla trazione (N) | ||
Carico di schiacciamento (N / 100 mm) | Lungo termine | 1000 |
Carico di schiacciamento (N / 100 mm) | breve termine | 2200 |
Certificazione
Officina di fabbrica
CostruzioneMethod
Nel progetto FTTX, l'uso su larga scala di cavi in fibra ottica rivestiti utilizza principalmente due metodi di connessione: uno è la tecnologia di connessione fredda (connessione fisica) basata su connettori freddi e l'altro è la tecnologia di fusione calda che utilizza giuntatrici a fusione come strumenti.
Tecnologia di connessione fredda
Tecnologia di giunzione a freddo: la giunzione a freddo in fibra ottica viene utilizzata quando sono collegate due trecce. Il componente principale al suo interno è una scanalatura di precisione a forma di V. Dopo che le due trecce sono state tirate, la giunzione a freddo viene utilizzata per realizzare la connessione delle due trecce. È più semplice e veloce da utilizzare, risparmiando tempo rispetto alla saldatura con una saldatrice.
In superficie l'operazione di giunzione a freddo è semplice e veloce, il che fa risparmiare tempo rispetto alla saldatura a caldo della giuntatrice. Tuttavia, la tecnologia di giunzione a freddo viene utilizzata principalmente anche in applicazioni di emergenza dopo che la comunicazione del cavo ottico è stata interrotta.
Tecnologia hot melt
1. Piccola perdita di saldatura. Le due fibre ottiche adottano la tecnologia hot-melt e la fusione viene eseguita secondo lo standard del tronco, che riduce notevolmente la perdita di fusione.
2. Lunga durata e bassi costi di manutenzione. Poiché lo standard hot-melt è richiesto in base alla costruzione della linea principale, la vita del punto di saldatura generale sarà simile a quella del cavo ottico ordinario e non vi è alcun problema della vita di un singolo punto.
