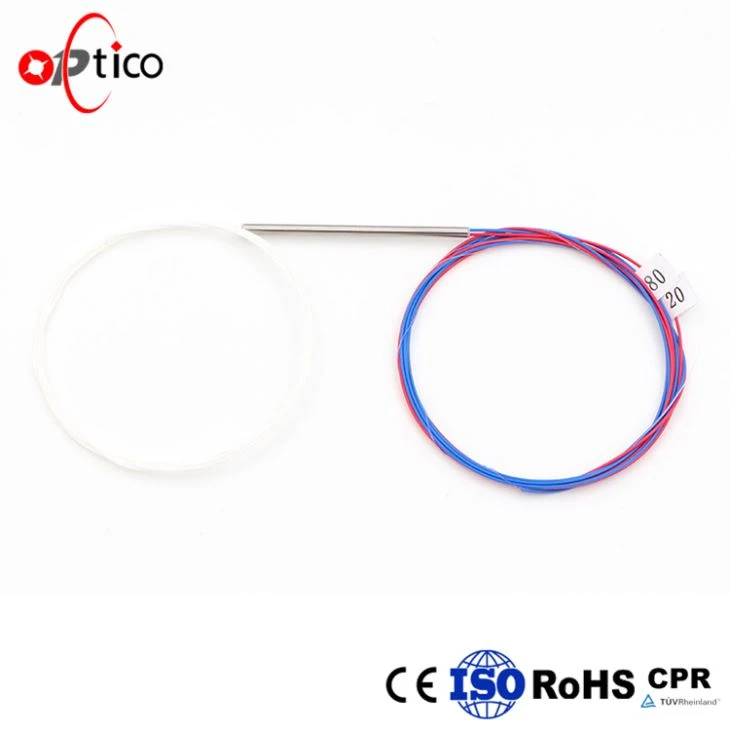

MultiModeFibraAccoppiatore FBT
L'accoppiatore MultiMode FiberFBT consiste nel raggruppare insieme due o più fibre ottiche, quindi fondere il disegno sulla macchina di trafilatura del cono e monitorare la variazione del rapporto di divisione in tempo reale. Dopo che il rapporto di divisione raggiunge il requisito, il prelievo del fuso termina e un'estremità della fibra di radice (il resto viene tagliato) viene utilizzata come estremità di ingresso e l'altra estremità viene utilizzata come estremità di uscita multipla. Al momento, il processo di estrazione del cono maturo può tirare solo sotto 1 × 4 alla volta. Per i dispositivi sopra 1 × 4, più 1 × 2 sono collegati insieme. Viene quindi confezionato in una scatola di separazione.
IlMainAsvantaggio
(1) L'accoppiatore FBT ha più di 20 anni di storia ed esperienza. Molte apparecchiature e processi devono solo essere seguiti. Il costo di sviluppo è solo un decimo o addirittura un centesimo del PLC.
(2) Le materie prime sono solo substrati di quarzo prontamente disponibili, fibre ottiche, tubi termorestringenti, tubi in acciaio inossidabile e meno colla, e il totale non è più di un dollaro. E il costo di ammortamento dell'investimento in macchine e strumenti è inferiore, 1 × 2, 1 × 4 Lo splitter a basso canale ha un costo contenuto. UN
(3) Il rapporto di divisione può essere monitorato in tempo reale secondo necessità e possono essere creati divisori disuguali.
Caratteristiche
Bassa perdita aggiuntiva
Bassa perdita dipendente dalla polarizzazione
Buona stabilità
Doppia finestra funzionante
Tre finestre funzionanti
Isolamento ad alta lunghezza d'onda
Taglia piccola
Rapporto di divisione opzionale
Campi di applicazione del divisore di fascio conico a fusione:
Sistema di comunicazione in fibra ottica
LAN in fibra ottica
CATV
FTTH
Sensore a fibra ottica
strumento di misura
PacchettoSize
(￠ × L) mm ￠ 3,0 × 54 ￠ 3,0 × 70 90 × 14 × 8,5
Alloggiamento Acciaio inossidabile (rotondo) Acciaio inossidabile (rotondo) Modulo piccolo
Nota: può anche essere confezionato secondo le specifiche del cliente
Prestazione
Rango
Parametro P livello A livello
Lunghezza d'onda di lavoro (nm) 1310, 1550 o altro
Larghezza di banda di lavoro (nm) ± 15
Perdita aggiuntiva tipica (dB) ≦ 0,10 ≦ 0,15
Perdita di inserzione (dB) 50/50 ≦ 3,4 ≦ 3,6
40/60 ≦ 4.4 / 2.6 ≦ 4.7 / 2.8
30/70 ≦ 5.7 / 1.9 ≦ 6.0 / 2.0
20/80 ≦ 7.6 / 1.2 ≦ 8.0 / 1.3
10/90 ≦ 11.0 / 0.65 ≦ 11.5 / 0.8
5/95 ≦ 14.2 / 0.4 ≦ 14.8 / 0.5
2/98 ≦ 18.5 / 0.25 ≦ 19.0 / 0.35
1/99 ≦ 21.5 / 0.2 ≦ 22.0 / 0.3
Perdita dipendente dalla polarizzazione (dB) ≦ 0,10 ≦ 0,15
Direttività (dB) ≧ 55
Temperatura di lavoro (℃) -20 ～ + 70
Nota: può essere personalizzato in base alle specifiche del cliente
Il limite superiore della perdita aggiuntiva è il seguente:
Numero di filiali 2345678910111216
Perdita aggiuntiva 0.20.30.40.450.50.550.60.70.80.91.01.2
Determina il rapporto spettrale, preciso fino a una cifra decimale, ad esempio 82,3%.
ContrastoAndSummaryOf MainParametriOf TaperTypeAndOpticalWaveguide
Questi due dispositivi hanno i loro vantaggi in termini di prestazioni e prezzo ed entrambe le tecnologie di processo vengono costantemente aggiornate per superare i loro difetti. Lo spaccalegna sta risolvendo i problemi di numero esiguo di coni monouso e scarsa uniformità; anche lo splitter ottico della guida d'onda compie sforzi incessanti per ridurre i costi. Al momento, il costo dei due dispositivi sopra 1X8 è quasi lo stesso. L'aumento del canale di derivazione è più conveniente. 2. Come scegliere il dispositivo Come scegliere questi due dispositivi, la chiave è considerare dall'occasione di utilizzo e dalle esigenze dell'utente. In alcune applicazioni in cui il volume e la lunghezza d'onda della luce non sono molto sensibili, specialmente nel caso di poche divisioni, è più conveniente scegliere uno splitter ottico di tipo conico. Ad esempio, lo splitter di tipo conico da 1310 nm viene utilizzato per la trasmissione dati indipendente. Scegli uno splitter conico da 1550 nm; nel caso di triple play, FTTH, ecc., che richiedono più lunghezze d'onda di trasmissione ottica e più utenti, è necessario utilizzare uno splitter di guida d'onda ottica. Attualmente, la maggior parte delle aziende nazionali utilizza shunt di presa di trazione per le reti di prova FTTH. Questo perché molti progettisti non hanno familiarità con i dispositivi PLC e poche aziende in Cina producono tali dispositivi. Quasi tutti i mercati in cui FTTH in Giappone e negli Stati Uniti operano in attività commerciali reali utilizzano splitter di guida d'onda ottica planare.
