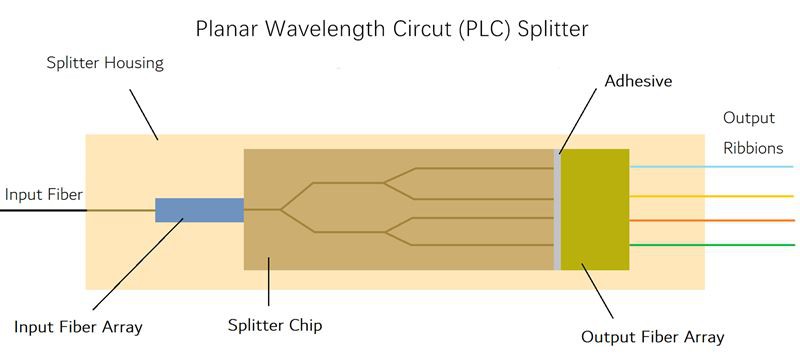

Lo splitter PLC, chiamato anche splitter planare waveguide circuit, è un dispositivo utilizzato per dividere uno o due fasci di luce in più fasci di luce in modo uniforme o combinare più fasci di luce in uno o due fasci di luce. Si tratta di un dispositivo ottico passivo con molti terminali di ingresso e uscita, particolarmente applicabile al PON (EPON, GPON, BPON, FTTX, ecc.) per collegare l'MDF (main distribution frame) e l'apparecchiatura terminale e per ramificare il segnale ottico.
Lo splitter PLC fornisce una soluzione di distribuzione della luce a basso costo con elevata stabilità e affidabilità. Gli splitter PLC possono offrire un rapporto di scissione fino a 1x64, che è generalmente superiore agli split dello splitter FBT che un altro tipo comune di splitter ottico.
Parametro | Unità | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
Perdita di inserzione a 23°C | Max | Db | 3.8 | 7.1 | 10.4 | 13.7 | 17.0 | 20.3 |
Uniformità del canale | Max | Db | 0.5 | 0.6 | 1.0 | 1.3 | 1.5 | 1.7 |
PDL | Max | Db | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
Lunghezza d'onda operativa | Nm | 1260 ~ 1650 | ||||||
Perdita di ritorno | Min | Db | 55 | |||||
Direttività | Min | Db | 55 | |||||
Temperatura | °C | -40 ~ 85 | ||||||
Temperatura di stoccaggio | °C | -40 ~ 85 | ||||||
Tipo di fibra | - | G.657.A1 o personalizzato | ||||||
Tipo di base | Dimensione: | millimetro | 4×4×40 | 4×4×40 | 4×4×40 | 4×4×50 | 4×7×50 | 12×4×60 |
Tipo SFF 900um | millimetro | 4×7×60 | 4×7×60 | 4×7×60 | 12×4×60 | 20×6×80 | 6×40×100 | |
Tipo di modulo ABS | millimetro | 10×80×100 | 10×80×100 | 10×80×100 | 18×80×120 | 18×80×120 | 18×115×140 | |
Corning/YOFC/Fibra personalizzata
Connettore per ghiera in ceramica di alta qualità
Dimensioni ridotte e risparmio di spazio
Rete PON
Sistema CATV e LAN
Rete FTTH
Lucidatura superficiale terminale
Test IL/RL
Test della superficie finale
DOPO CRISTO
CPR
ISO
ROHS ·
| Tipo di splitter PLC | Caratteristiche |
|---|---|
| Splitter PLC in fibra nuda | -Tutte le estremità sono fibre nude (0,9/2,0/3,0 μm), facili da giuntare. -Richiede poco spazio durante il cablaggio. |
| Splitter PLC senza blocco | -Assomiglia allo splitter PLC a fibra nuda con connettori in fibra ottica. Utilizza un pacchetto di tubi inossidabili per il chip splitter PLC. |
| Fanout PLC Splitter | -Generalmente utilizza una fibra tampone da 0,9 mm. -Aggiunge una lunghezza di fibra a nastro terminata con kit fanout dietro il chip diviso PLC. |
| ABS PLC Splitter | -Utilizza una scatola di plastica ABS per contenere il chip dello splitter PLC. -La fibra di ingresso e le fibre di uscita sono disposte sulla stessa piastra della scatola ABS. -Può essere installato in un'unità rack/enclosure standard da 19". |
| LGX Box PLC Splitter | -L'intero splitter PLC è alloggiato in una scatola metallica e gli adattatori in fibra ottica per sia le fibre di ingresso che quelle di uscita si trovano sul pannello frontale. -Può essere utilizzato stand alone o installato nell'unità rack standard/ enclosure. |
| Mini Plug-in PLC Splitter | -Sembra lo splitter PLC della scatola LGX ma di solito utilizza la scatola del materiale ABS. -Può essere utilizzato in scatole di distribuzione in fibra esterna in FTTX. |
| Splitter PLC per montaggio su rack | -Utilizza un pacchetto di design standard da 19". -Può essere installato in rack di server in data center o sale server. -Adatto per cablaggi ad alta densità, fino a 64 porte di uscita in confezione 1U. |
