Profilo del prodotto

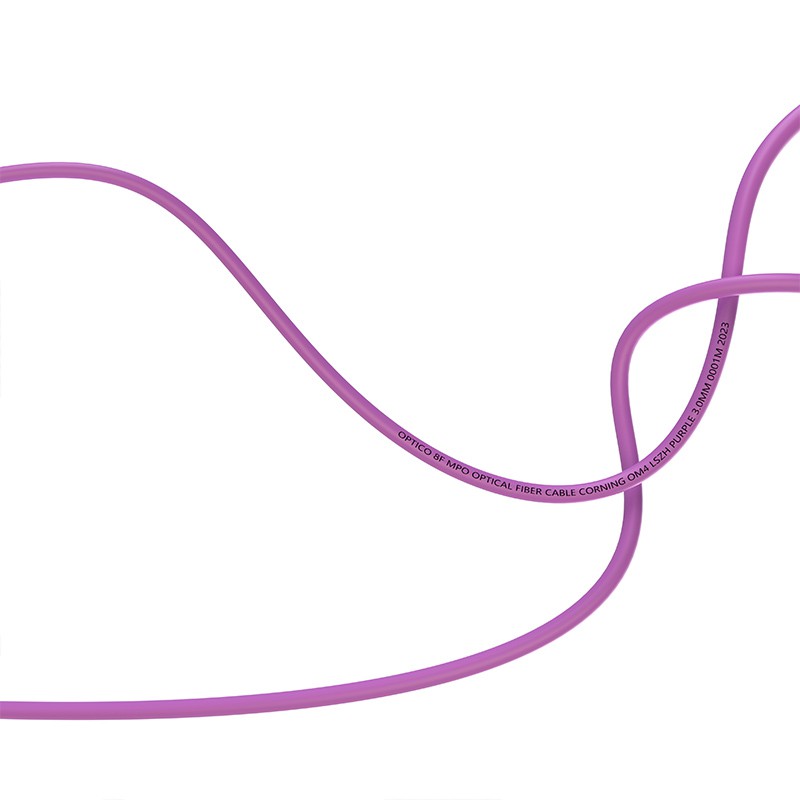

Soluzioni per la gestione dei cavi in fibra MTP Il cavo patch MPO è un cavo in fibra ottica ad alte prestazioni progettato per l'uso in data center, LAN e altre applicazioni ad alta densità.
Soluzioni per la gestione dei cavi in fibra MTP Il cavo patch MPO è disponibile in varie configurazioni, tra cui fibra multi-modalità e in modalità singola, e supporta velocità dati dati elevati fino a 40 g e 100 g.
Soluzioni di gestione dei cavi in fibra MTP Il cavo patch MPO è ideale per applicazioni di cablaggio ad alta densità che richiedono trasmissione di dati rapida, affidabile ed efficiente.
Specifiche del prodotto
| Proprietà fisiche | Parametro | ||
| Conta delle fibre | 8/12/16/24/32/48 Fibre/Custom | ||
| Modalità in fibra | SM (OS2)/mm (OM3/OM4/OM5) | ||
| Tipo di connettore | US CONEC MTP femmina/maschio; MPO femmina/maschio | ||
| Polarità | Tipo A/B/C. | ||
| Giacca via cavo | PVC/LSZH/OFNP | ||
| Colore della giacca | Giallo/aqua/magenta/lime verde/personalizzato | ||
| Diametro del cavo (mm) | 3 | ||
| Raggio di curvatura minimo | 7.5 | ||
| Lunghezza in fibra e avvio | Personalizzabile | ||
|
|
|||
| Proprietà ottiche | Parametro | ||
| Perdita di inserzione (DB) | Perdita standard | Bassa perdita | Perdita ultra bassa |
| Meno o uguale a 0,7 | SM inferiore o uguale a 0,35, mm inferiore o uguale a 0,5 | Meno o uguale a 0,25 | |
| Perdita di ritorno (DB) | SM maggiore o uguale a 60, mm maggiore o uguale a 20 | ||
| Lunghezza d'onda (nm) | SM 1310/1550, MM 850/1300 | ||
| Resistenza alla trazione (N) | A lungo termine | A breve termine | |
| 70N | 220N | ||
| Temperatura operativa (grado) | -40 ~ +85 | ||
| Temperatura di accumulo (grado) | -20 ~ +70 | ||
Caratteristiche del prodotto
Ecologico
La guaina del cavo ottico a bassa figura, priva di alogeni, alogena, elimina l'interferenza del segnale esterno e fornisce trasmissione trasparente, stabile, agile e naturale.
Versatilità
Con una porta quadrata e opposta, il cavo patch MPO MTP può soddisfare la maggior parte dell'attrezzatura con interfaccia in fibra ottica sul mercato.
Design compatto
Un connettore MTP/MPO può ospitare 12 core, che è facile da inserire e rimuovere per una facile installazione e rimozione.
Protezione del tappo della polvere
Il connettore è abbinato a un tappo di polvere che protegge la faccia finale del connettore da danni e altri fenomeni, rendendo il cavo più lungo nella durata di servizio e meno attenuazione. Fine di lucidatura di grado A e buon conduttore di trasferimento.
Struttura del prodotto
Fibra corning/yofc
Tutti i nostri ferrule MPO sono di Hakusan
La fiducia del nostro marchio proviene da un forte team di produzione
100% rigorosamente testato prima della consegna
Test di polarità
Test rl
Test della superficie finale
Test di temperatura
Applicazioni
Interconnessione di rete
Data center
Connessione diretta di rete 40G
Disegno di produzione
Optico possiede un potente team di ingegneri, disegni di istruzioni di produzione, loghi, colori, connettori, numero di nuclei e altri requisiti speciali possono essere personalizzati.
Soluzioni di connettività
Soluzione del cablaggio del tronco 40 g
1. Soluzione di cablaggio core:
UN. Attrezzatura di connessione core
Equipaggiare con un interruttore ad alte prestazioni e a40G BASE-SR4 QSFP + 850 NM 150M Modulo di ricetrasmettitore otticoPer ottenere 40 GB/s.
B. Metodo di connessione in fibra
UtilizzoCavi di patch multimodali Duplex OM5 Duplex OM5 da LC UPC a LC UPCOCavi patch MTP a 12 coreper i collegamenti dell'attrezzatura.
C. Gestione del cablaggio in fibra:
AttrezzoPannello patch in fibra 1u con ODF duplex da 12 LCERecinto per montaggio a rack ad alta densitàcon un cassetto scorrevole per organizzare i cavi, prevenendo il disordine.
In alternativa, utilizzare aPannello MTP a 12 portecon un contenitore a montaggio rack simile.
2. Core per accedere alla connessione
Utilizzare MTP OM 4 12- Core Patch Cords per collegare i punti core e di accesso.
3. Accesso alla soluzione di cablaggio
Identico alla soluzione di cablaggio centrale.
Certificati
Ce
CPR
Iso
Rohs
Intervalli completi di test di affidabilità dal laboratorio di terze parti
Test di accoppiamento

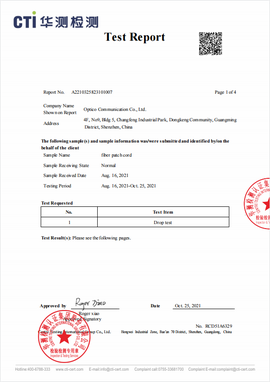

Test di rilascio
Test di durabilità
Test di temperatura e umidità ad alta costante
Test di temperatura ad alto basso
Test di perdita
Test di ispezione della micro sezione
Resistente al test di flessione ripetuto
Test di combustione verticale
Test del cambiamento di temperatura
Test UV
Consegna
Come possiamo stare accanto a te
- Risposta rapida entro 24 ore
- Servizio di consulenza one-to-one
- Supporto del team tecnico professionale (RL può persino raggiungere i connettori da 85 dB/ grado B)
- Controllo di qualità super rigoroso (Esperimento plug reale 1000 volte)
- Enorme capacità produttiva
- Non cambiare mai i prezzi arbitrariamente
