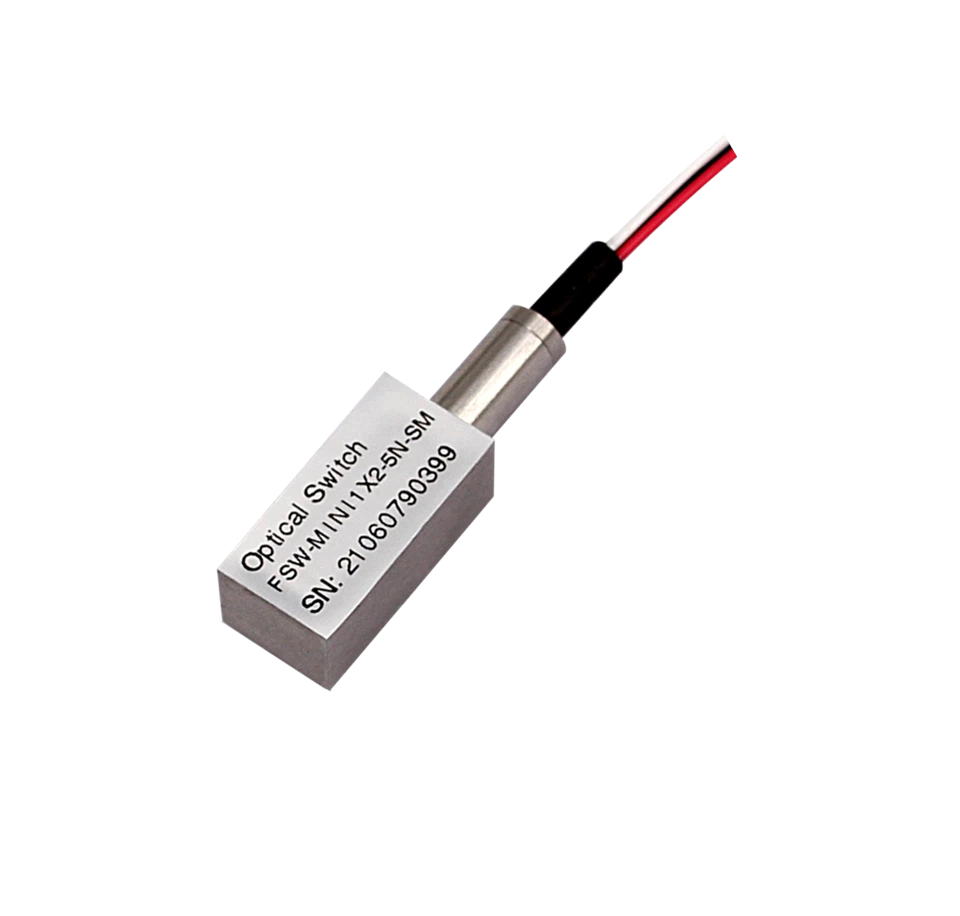

PM 1x2 Mini tipo di interruttore ottico meccanico
Optico'sMini interruttore ottico di tipo relè 1 × 2 pmè una soluzione all'avanguardia progettata per il routing del segnale ottico ad alta precisione nei sistemi compatti. Questo interruttore ottico di polarizzazione (PM) presenta un fattore di forma in miniatura, che lo rende ideale per le applicazioni che richiedono commutazione rapida, bassa perdita di inserimento e alta affidabilità. Con il suo design robusto e l'adesione aTelcordia GR-1221EGR-1073Standard, garantisce prestazioni coerenti nelle reti ottiche esigenti e nelle configurazioni della strumentazione.
Principio di lavoro
L'interruttore ottico di tipo relè 1 × 2 pm utilizza un meccanismo di relè avanzato per attivare percorsi ottici tra due stati. Questo progetto garantisce una manutenzione di polarizzazione affidabile e la trasmissione del segnale stabile per applicazioni ottiche critiche.
Stato a
Collega la porta P1 a P2.
Stato b
Collega la porta P1 a P3.
Specifiche
| Parametro | PM 1x2 mini tipo di interruttore ottico |
| Intervallo di lunghezze d'onda | 1310nm/1550nm |
| Perdita di inserzione | Meno o uguale a 0,7 dB (un grado), inferiore o uguale a 0,5 dB (grado P) |
| Rapporto di estinzione | Maggiore o uguale a 18 dB |
| Perdita dipendente dalla lunghezza d'onda | Meno o uguale a 0,25 dB |
| Perdita dipendente dalla polarizzazione | Meno o uguale a 0,05 dB |
| Perdita di ritorno | Maggiore o uguale a 50 dB |
| Interferenza | Maggiore o uguale a 55 dB |
| Tempo di commutazione | Meno o uguale a 8 ms |
| Tutta la vita | Maggiore o uguale a 10⁷ cicli |
| Potenza ottica massima | Meno o uguale a 500 MW |
| Temperatura operativa | -5 grado in +70 gradi |
| Temperatura di conservazione | -40 gradi in +85 grado |
Caratteristiche chiave di Optico PM 1x2 Mini OSW
- Design in miniatura:Dimensioni compatte diL20.5 × W10 × H8,0 mm, Ideale per i sistemi limitati nello spazio.
- Bassa perdita di inserimento:Meno o uguale a 0,7 dB per il grado A e inferiore o uguale a 0,5 dB per le configurazioni di grado P.
- Elevato rapporto di estinzione di polarizzazione:Mantiene maggiore o uguale a 18 dB, garantendo una prestazione stabile di mantenimento della polarizzazione.
- Velocità di commutazione rapida:Cambia tempo inferiore o uguale a 8 ms per il controllo del segnale ottico in tempo reale.
- Durevole e affidabile:Testato per over10⁷ cicli, garantendo il funzionamento a lungo termine.
- Stabilità ambientale:Opera in modo efficiente tra -5 gradi e +70 gradi, con livelli di umidità fino al 95%.
- Configurazioni elettriche versatili:Disponibile in tipi di bloccaggio e non bloccanti da 3 V o 5 V per una distribuzione flessibile.
Applicazioni principali
Informazioni di ordinazione
| Lunghezza d'onda | Tipo di relè | Tipo di fibra | Fibra OD | Fibra Lenth | Tipo di connettore |
| 1310nm | 3v, bloccando | PM1310 | 250um fibra nuda | 0.5m | FC/UPC |
| 1550nm | 3v, non aggrappamento | PM1550 | Fibra sciolta 900um | 1.0m | FC/APC |
| Altro | 5v, bloccando | Altro | Altro | LC/APC | |
| 5V, non conquistamento | LC/UPC | ||||
| Altro |
