Foglia-Colonna vertebraleRete topologia
La rete di topologia a cresta fogliare è in realtà uno standard ora- la progettazione di vari prodotti Ethernet di fornitori di rete di topologia di cresta foglia può fondamentalmente essere applicata a questo tipo di rete di topologia di cresta fogliare. Poiché la rete di topologia foglia-cresta ha diverse caratteristiche ideali, può dare pieno gioco ai vantaggi della rete.
La topologia foglia-colonna vertebrale può sostituire la struttura a tre strati. Sebbene la struttura di rete a tre livelli sia ampiamente utilizzata e la tecnologia sia matura, con lo sviluppo della tecnologia, i suoi colli di bottiglia stanno costantemente emergendo, facendo sì che sempre più ingegneri di rete abbandonino le reti con questa struttura.
Mentre le aziende cercano di massimizzare l'utilizzo delle utility e dei data center, le topologie di rete a tre livelli tradizionali stanno diventando sempre meno in grado di soddisfare la domanda. La "topologia di rete" si riferisce al modo in cui i dispositivi di rete sono interconnessi e i dispositivi comunicano e si connettono attraverso protocolli e connessioni stabiliti.

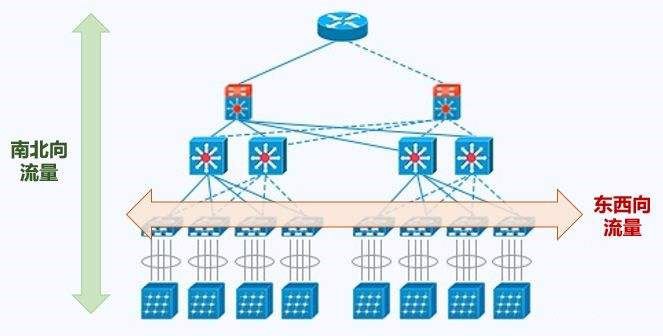

La topologia standard del data center di rete è una struttura di rete a tre livelli: rete di connessione client a livello di accesso; accesso a livello di aggregazione-switch; core layer-switch e routing aggregati e collegare reti interne ed esterne.
Quindi, come risolvere fondamentalmente questo collo di bottiglia della struttura di rete a tre livelli? Una soluzione fattibile è aggiungere un livello di commutazione sotto il livello di accesso, e la trasmissione dei dati tra i due nodi viene completata direttamente a questo livello, scaricando così la trasmissione della rete backbone.
Questa struttura è una topologia foglia-colonna vertebrale foglia-cresta. La topologia a cresta foglia aggiunge un livello di struttura di rete orizzontale parallelo alla struttura di rete verticale dorsale e aggiunge una corrispondente rete di commutazione a questo livello di struttura orizzontale. La struttura di rete del livello non può farlo.
Questo è simile al tradizionale design a tre livelli, tranne per il fatto che ci sono più dispositivi di commutazione nello strato della colonna vertebrale. Nella topologia della cresta foglia, tutti i collegamenti vengono utilizzati per inoltrare il traffico e utilizzare anche protocolli comuni dell'albero di spanning, ad esempio TRILL (Multi-Connection Transparent Interconnection Protocol) o Shortest Path Bridge (SPB). I protocolli TRILL e SPB inoltrare tutto il traffico di connessione, ma possono anche mantenere una topologia di rete senza loop, simile a una rete indirizzata.
